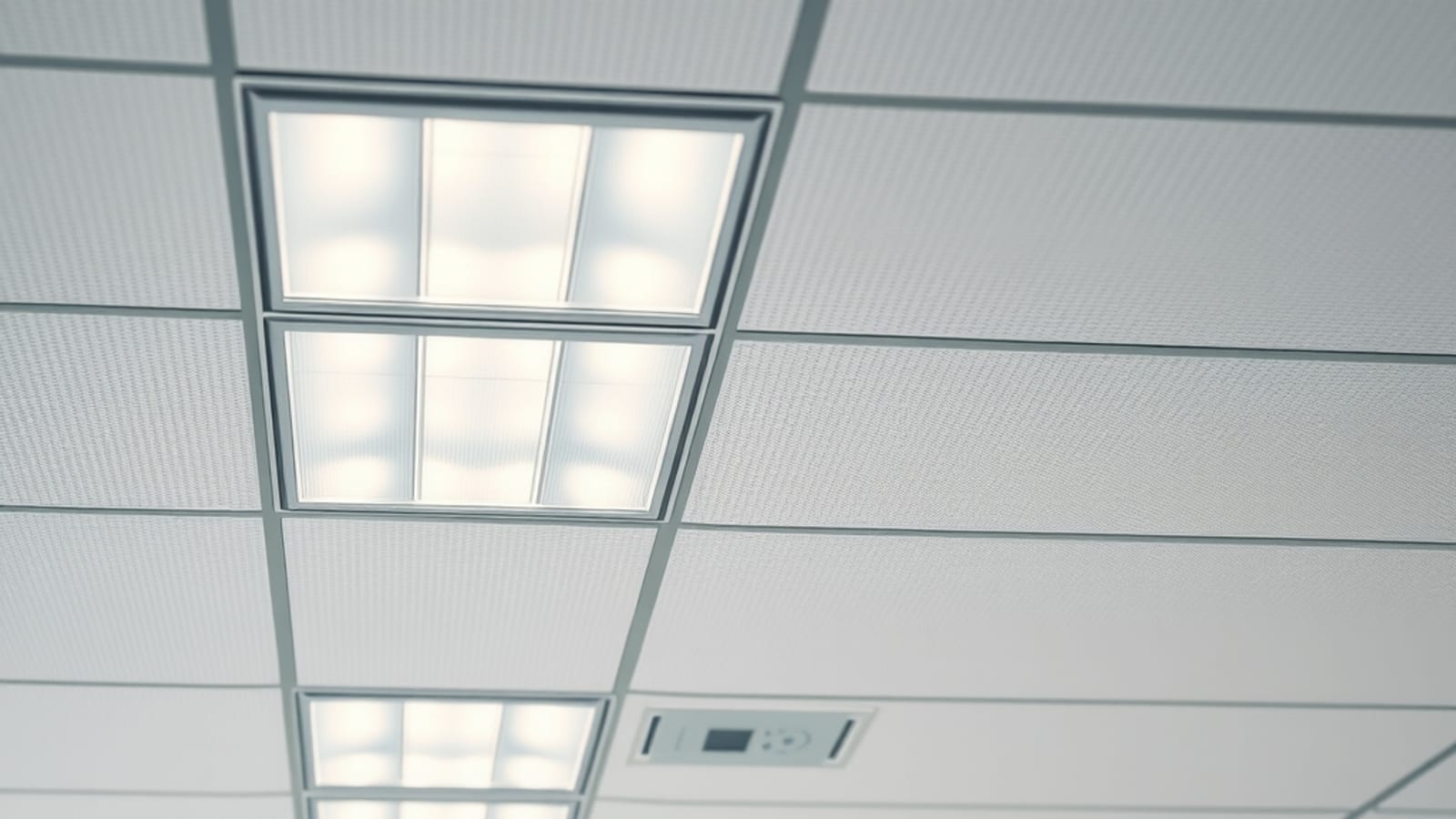

DALI-styrning av belysning: så fungerar det
DALI är den digitala standarden där varje armatur får en egen adress och styrs individuellt via en tvåtrådsbuss. Här förklarar vi mekanismen, skillnaden mot fasdimring och 1-10V, och när det lönar sig i kontor, butik och fastighet.
4,8 / 5 på Reco, 438 omdömenRekommenderade 9 år i rad, av behöriga elektriker i Stockholm
⚡ Snabbt svar
DALI-styrning av belysning bygger på DALI (Digital Addressable Lighting Interface), en digital standard där varje drivdon i en armatur får en egen adress och styrs individuellt via en tvåtrådsbuss. Det gör att du kan dimra enskilda armaturer, bygga scener, koppla in närvaro- och dagsljusstyrning och läsa tillbaka status som fel och driftstimmar, allt utan att dra om kraftmatningen. DALI skiljer sig från enkel fasdimring och 1-10V genom att styrsignalen är digital och adresserbar, inte en analog spänning på hela gruppen. Det kräver DALI-drivdon i armaturerna, en tvåtrådsbuss och en styrenhet eller gateway. Lösningen är vanligast i kontor, butik och fastighet, och installationen utförs av en behörig elektriker.
Vad är DALI-styrning av belysning?
DALI (Digital Addressable Lighting Interface) är en digital standard för att styra belysning där varje armatur, eller rättare sagt varje drivdon, får en egen adress. Istället för att en dimmer stryper spänningen till en hel grupp skickas digitala kommandon på en tvåtrådsbuss, och varje adresserat drivdon gör exakt det den blivit tillsagd. Det är skillnaden mellan att skruva ner ljuset i ett helt rum och att säga åt armatur nummer 14 att gå till 40 procent.
Eftersom styrningen är digital och individuell kan du gruppera om armaturer i mjukvara utan att dra om en enda kabel. En rad spotlights som idag hör till mötesrummet kan imorgon läggas i öppna landskapets dagsljuszon, bara genom att ändra adressering i styrenheten. Det är den flexibiliteten som gör DALI till standard i moderna kontorsbelysningar.
🔑 Kärnan i en mening
DALI gör varje armatur adresserbar och statusläsbar via en digital tvåtrådsbuss, så att dimring, scener, närvaro- och dagsljusstyrning kan byggas och byggas om i mjukvara istället för i kabeldragningen.
Så fungerar bussen och drivdonet, steg för steg
Mekaniken är enklare än den låter. Vid sidan av den vanliga kraftmatningen (fas, nolla, jord) dras två extra ledare, själva DALI-bussen. På bussen sitter styrenheten som master och alla drivdon som slavar, och kommunikationen är digital, inte en analog styrspänning.
Bussen är matad med en svag klenspänning och är polaritetsoberoende, vilket gör den okänslig för i vilken ordning de två ledarna kopplas. Det förenklar installationen, men kabeldragning, dimensionering av busströmmen och inkoppling mot elcentral är fortfarande fast elinstallation som ska göras av en behörig elektriker.
💡 DALI-2 och D4i
Nyare drivdon följer DALI-2, som skärpt testkraven så att produkter från olika tillverkare fungerar ihop på riktigt. Tillägget D4i lägger till standardiserad energidata och drivdonsminne, användbart när fastigheten vill mäta faktisk energianvändning per armatur.
DALI mot fasdimring och 1-10V: vad är skillnaden?
Det här är frågan som avgör valet i praktiken. Fasdimring (den vanliga vägg-dimmern) och 1-10V är analoga och styr en hel grupp med samma signal. DALI är digitalt och adresserar varje armatur för sig, med återkoppling. Så här ställer de sig mot varandra.
DALI, 1-10V och fasdimring
| Egenskap | Fasdimring | 1-10V | DALI |
|---|---|---|---|
| Signaltyp | Analog, på faskabeln | Analog styrspänning | Digital på tvåtrådsbuss |
| Styr per armatur | Nej, hela gruppen | Nej, hela gruppen | Ja, individuell adress |
| Scener och grupper | Nej | Begränsat | Ja, upp till 16 grupper/scener |
| Närvaro och dagsljus | Svårt | Möjligt per grupp | Ja, per armatur eller zon |
| Statusåterläsning (fel, timmar) | Nej | Nej | Ja |
| Bygga om utan omdragning | Nej | Nej | Ja, i mjukvara |
| Flimmerrisk med LED | Hög vid fel dimmer | Låg | Låg, digitalt styrt |
| Typisk miljö | Bostad, enkla rum | Enklare storrum | Kontor, butik, fastighet |
✓ DALI passar när du vill ha
- Individuell styrning av många armaturer
- Närvaro- och dagsljusstyrning som sänker driften
- Scener för olika arbetsmoment och tider
- Statuslarm och driftsdata för underhåll
- Frihet att zonindela om utan att dra om kabel
Fasdimring räcker när du bara vill
- Dimra ett enkelt rum från en vägg-dimmer
- Ha lägsta möjliga materialkostnad
- Slippa styrenhet och programmering
- Styra få armaturer utan scener
- Undvika buss och adressering helt
Om du redan brottas med LED som flimrar på en gammal dimmer är det ofta ett tecken på att fasdimring och drivdon inte passar ihop. Läs mer i vår guide om LED som flimrar med dimmer, och väg in DALI om anläggningen ändå ska byggas om.
Vad krävs för att installera DALI?
DALI är inte en pryl du köper löst, det är ett litet system. Tre delar måste finnas på plats: DALI-drivdon i armaturerna, en tvåtrådsbuss, och en styrenhet eller gateway. Saknas DALI-drivdon i armaturen kan den inte adresseras, hur fin bussen än är.
- DALI-drivdon i varje armatur som ska styras individuellt
- Tvåtrådig styrbuss dragen till alla drivdon och sensorer
- Styrenhet, controller eller gateway som master på bussen
- Närvarogivare och dagsljusgivare där du vill spara energi
- Bussnätaggregat dimensionerat för antalet enheter
- Egenkontroll, för- och färdiganmälan till nätägaren när det krävs
⚠️ Detta gör du inte själv
Kraftmatning, elcentral och fast kabeldragning till armaturer och buss är fast elinstallation. Det är reglerat arbete som en behörig elektriker och ett registrerat elinstallationsföretag ska utföra, med egenkontroll enligt elinstallationsreglerna. Felkopplad buss eller underdimensionerad busström ger opålitlig styrning och i värsta fall installationsfel du inte ser förrän det slutar fungera.
En vanlig fråga är hur DALI förhåller sig till smarta hem-system som KNX. Kort svar: i större fastigheter används ofta KNX som överordnad styrning med DALI-gateway ut mot belysningen. Vill du förstå den delen, se vår KNX-guide.
Närvaro- och dagsljusstyrning: här ligger besparingen
Själva poängen med DALI i kontor och fastighet är inte finess, det är driftskostnad. Två funktioner gör jobbet. Närvarostyrning släcker eller dimrar där ingen är, och dagsljusstyrning (konstantljusreglering) mäter infallande dagsljus och drar ner armaturerna nära fönster så att uppmätt lux hålls konstant på arbetsytan.
Mekanismen bakom besparingen är enkel: en dagsljusgivare läser av att skrivbordet redan får till exempel 500 lux från fönstret, och styr då ner de armaturerna istället för att lysa för fullt dygnet runt. Eftersom DALI adresserar varje armatur kan raden vid fönstret dämpas medan raden längst in behåller full nivå. Rätt lux-nivå per arbetsplats hittar du i vår lux-guide för kontor.
💰 Så här gjorde vi hemma hos en kund i Årsta
På ett kontor i Årsta installerade vi DALI-styrd belysning med både närvaro- och dagsljusstyrning. Vi delade in de öppna landskapen i zoner, satte närvarogivare i mötesrum och korridorer, och lät dagsljusgivare hålla arbetsytorna på en jämn lux-nivå. Fönsterraderna dimras automatiskt när solen ligger på, medan de inre raderna lyser jämnt. Resultatet blev ett kontor där belysningen aldrig lyser i tomma rum och där personalen slutade tänka på strömbrytare, samtidigt som fastighetsägaren fick återläsning på lampfel och driftstimmar.
När lönar sig DALI, och när är det överkurs?
DALI kostar mer i drivdon och programmering än en enkel dimmer, men betalar tillbaka i drift och flexibilitet när antalet armaturer och krav på styrning växer. Tumregeln: ju fler armaturer och ju mer omflyttning och energikrav, desto tydligare vinner DALI.
Passar DALI din anläggning?
| Miljö | DALI motiverat? | Varför |
|---|---|---|
| Enskilt rum i bostad | Sällan | Fasdimring eller smart brytare räcker |
| Öppet kontorslandskap | Ja | Zoner, dagsljus och närvaro sänker driften |
| Butik med scener | Ja | Olika ljusbilder för dag, kväll och skyltning |
| Trapphus och allmänytor i BRF | Ofta | Närvarostyrning och central övervakning |
| Lager och industri | Ja | Närvarostyrning i gångar, statuslarm på höjd |
| Enstaka spotlights hemma | Nej | Överkurs, välj enklare dimring |
Ska belysningen ändå bytas eller byggas om, se vår översikt över belysningsinstallation. Handlar det om ett större lokalbyte där kraften också ska ses över kan en elrenovering vara rätt tillfälle att lägga in DALI-buss från början.
Vanliga misstag som gör DALI-anläggningen krånglig
De flesta DALI-problem beror inte på tekniken, utan på hur systemet dimensionerats och programmerats. Här är de återkommande fällorna.
- Underdimensionerad busström så att sista drivdonen tappar kommandon
- Blanda DALI-1 och tidiga drivdon utan att verifiera kompatibilitet, välj hellre DALI-2
- För långa bussträckor med för klen area, som ger spänningsfall på styrbussen
- Ingen genomtänkt zonindelning, så dagsljusstyrningen dämpar fel armaturer
- Sensorer felplacerade så närvarostyrningen släcker medan folk sitter still
- Ingen dokumentation av adressering, vilket gör framtida ändringar dyra
💡 Dokumentera adresseringen
Be alltid att få adress- och zonschemat dokumenterat. DALI:s stora fördel är att bygga om i mjukvara, men bara om nästa elektriker vet vilken adress som är vilken armatur. Vi lämnar alltid dokumentation och egenkontroll efter oss.
Boka DALI-styrning med Elkontakten
Elkontakten Sverige AB är ett registrerat elinstallationsföretag hos Elsäkerhetsverket med bas i Huddinge, och vi projekterar och installerar DALI-styrd belysning i hela Stockholms län, från innerstan till Nacka, Lidingö, Haninge och Södertörn. Vi har 4,8 av 5 på Reco över 438 omdömen och är rekommenderade nio år i rad.
🔑 Redo för adresserbar belysningsstyrning?
Vill du dimra, zonindela och spara drift med DALI i kontor, butik eller fastighet? Begär en kostnadsfri offert på /boka-direkt eller ring 08-642 68 66, så tittar en behörig elektriker på din anläggning och föreslår rätt styrning. Timpris från ca 780 kr inklusive moms, cirka 546 kr efter ROT på tillämpligt arbete, minsta debitering 2 timmar.
Vanliga frågor
Vad betyder DALI i belysning?
DALI står för Digital Addressable Lighting Interface och är en digital standard för belysningsstyrning. Varje drivdon i en armatur får en egen adress och styrs individuellt via en tvåtrådsbuss, vilket möjliggör dimring, scener, närvaro- och dagsljusstyrning samt statusåterläsning som lampfel och driftstimmar.
Vad är skillnaden mellan DALI och vanlig dimmer?
En vanlig fasdimmer styr hela gruppen analogt genom att strypa spänningen på faskabeln. DALI skickar istället digitala kommandon på en separat tvåtrådsbuss och adresserar varje armatur för sig, kan bygga scener och zoner, tar in sensorer och läser tillbaka status. Fasdimring passar enkla rum, DALI passar kontor, butik och fastighet.
Hur många armaturer kan man styra med DALI?
En standard DALI-buss hanterar upp till 64 individuella adresser, samt 16 grupper och 16 scener. Större anläggningar delas upp i flera bussar som knyts ihop via en överordnad styrenhet eller gateway, så antalet armaturer i en hel fastighet är i praktiken obegränsat.
Kan man installera DALI-belysning själv?
Nej. Kraftmatning, elcentral och fast kabeldragning till armaturer och buss är fast elinstallation som är reglerat arbete och ska utföras av en behörig elektriker på ett registrerat elinstallationsföretag, med egenkontroll. Du kan välja armaturer och styra ljuset i appen efteråt, men själva installationen är inte gör-det-själv.
Behöver armaturen ett DALI-drivdon?
Ja. För att en armatur ska kunna adresseras och styras via DALI måste den ha ett DALI-drivdon. Har armaturen bara ett vanligt eller fasdimbart drivdon kan den inte kommunicera på bussen. Vid nyinstallation väljer man DALI-drivdon direkt, vid ombyggnad kan drivdon behöva bytas.
Lönar sig DALI-styrning på ett kontor?
Oftast ja. På kontor ligger vinsten i drift: närvarostyrning släcker i tomma rum och dagsljusstyrning dämpar armaturer nära fönster så att lux hålls konstant. Ju fler armaturer och ju mer omflyttning av arbetsplatser, desto snabbare betalar DALI tillbaka jämfört med enkel dimring.
